Đầu báo khói không dây FSS-001

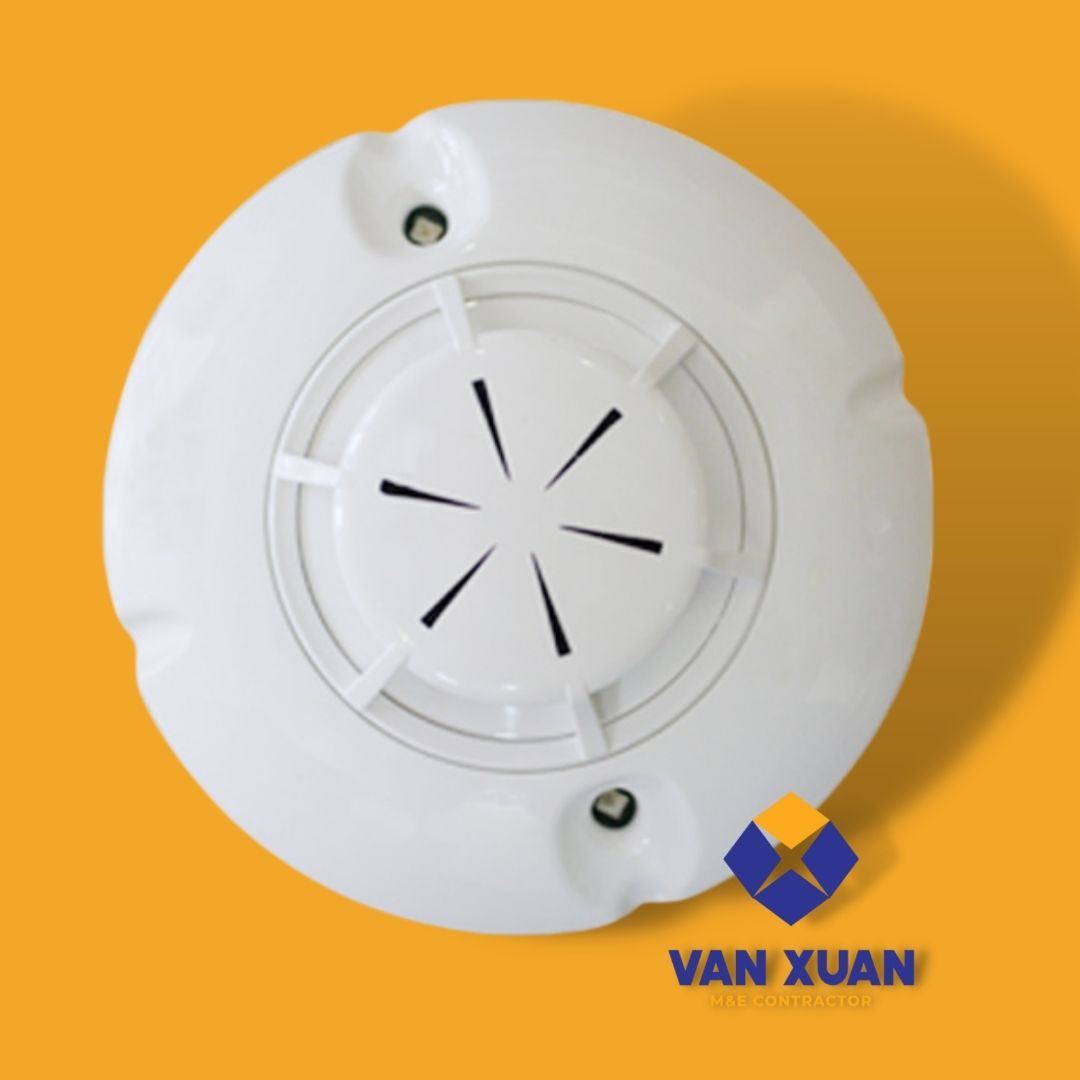

Đầu báo khói quang điện Model FSS-001

Đầu báo cháy được thiết kế cho những cảnh báo sớm các tình huống hỏa hoạn khi nồng độ khói trong không khí vượt mức an toàn. Độ nhạy của khói được nhà máy cài đặt. Nguyên lí hoạt động của đầu báo cháy được dựa trên sự thay đổi của nồng độ khói trong buồng khói. Các đầu báo cháy (hình 1) bao gồm 1 bảng mạch và 1 buồng chứa điện trở (hình 4), cố định trên thân nhựa.

Nguyên tắc hoạt động của đầu báo cháy dựa trên việc phân tán tia hồng ngoại do các phân tử khói thâm nhập vào buồng quang. Đầu báo cháy được điều khiển bởi bộ vi xử lý, hoạt động trên cơ sở thuật toán tự bù lại ô nhiễm buồng quang. Các cảm biến khói được thiết kế theo tiêu chuẩn EN54, TCVN 7568-7 (ISO 7240-7). Đầu báo khói FSS-001 được lắp đặt cùng với đế S1000.

MÔ TẢ CHUNG

Các chỉ dẫn đèn LED cho phép tầm nhìn 360o và cung cấp thông tin cho các trạng thái:

– Trạng thái chờ – Các đèn LED không sáng

– Trạng thái chuông báo – các đèn LED sáng đèn liên tục.

CÁC THÔNG SỐ KĨ THUẬT

Hiệu điện thế cung cấp	24VDC
Dòng điện tiêu thụ ở chế độ Chờ	78PA/24VDC
Dòng điện tiêu thụ ở chế độ Cảnh báo	16mA/24VDC
Độ nhạy khói	Theo TCVN 7568-7: 2015
Thời gian nhập chế độ Chờ sau khi kết nối nguồn	40s
Thời gian khởi động lại	2s
Thời gian nhập chế độ Chờ sau khi khởi động lại	40s
Vùng được bảo vệ	Vòng tròn đường kính 15m (EN54)
Chiều cao hoạt động hiệu quả	Lên tới 11m (EN54)
Ngõ ra trong trường hợp hỏa hoạn (đèn báo phòng)	Lắp với đèn báo phòng
Mức độ bảo vệ	IP 43
Khoảng nhiệt độ hoạt động	-10oC đến 65oC
Giới hạn độ ẩm	(93±3)% ở 40°C
Kích thước	Ø100 mm, h 47mm
Trọng lượng	0,085 kg
Loại dây kết nối	2 dây, 1 lõi hoặc dây đa lõi hoặc đơn lõi cách li
Tiết diện của dây kết nối	0,8-1,5 mm2



Thiết bị đạt tiêu chuẩn Việt Nam TCVN 7568-7:2015 và đã được Cục cảnh sát PCCC&CNCH kiểm định chất lượng.

HƯỚNG DẪN SỬ DỤNG VÀ LẮP ĐẶT

1. Lắp đặt đầu báo khói và những thông tin cần biết

Đầu báo khói là thiết bị được thiết kế để cảnh báo cháy sớm khi phát hiện có ngưỡng nồng độ khói đến mức cố định tại những khu vực được bảo vệ.

Mức độ nhạy khói được cài đặt sẵn từ nhà máy – điều này tuân theo tiêu chuẩn Việt Nam TCVN 7568 phần 7. Nguyên tắc hoạt động của đầu báo cháy dựa trên việc phân tán tia hồng ngoại do các phân tử khói thâm nhập vào buồng quang. Đầu báo cháy được điều khiển bởi bộ vi xử lý, hoạt động trên cơ sở thuật toán tự bù lại ô nhiễm buồng quang. Đầu báo khói được thiết kế theo tiêu chuẩn EN54, TCVN 7568-5 (ISO 7240-5). Đầu báo khói được lắp đặt cùng với đế S1000.

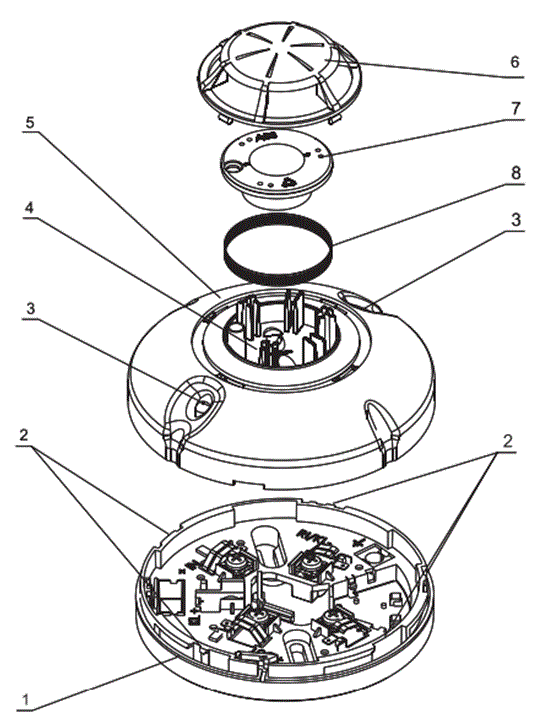

Đầu báo cháy (hình 1) bao gồm một bảng điện in và một buồng quang (vị trí 4) đặt cố định trong một thân nhựa (Vị trí 5).

Các đèn LED cảnh báo (vị trí 3) cho phép giới hạn hiển thị 3600 và cung cấp thông tin cho tình trạng:

Chế độ nghỉ – đèn LED không nháy;

Tình trạng cảnh báo – đèn LED tạo ra ánh sáng liên tục;

Buồng bị thâm nhập – đèn LED chớp mạnh mỗi 1 giây.

2. Lắp đặt thiết bị báo khói

Đầu báo khói quang thường FSS-001 hoạt động với đế tiêu chuẩn, chúng được vận chuyển riêng biệt và gắn cố định trước vào nơi mong muốn bằng đinh ghim và vít. Việc lắp đặt cần kết nối điện thực hiện dựa trên sơ đồ hệ thống trên hình 2. Dây cáp kết nối được khuyên dùng.

Đầu báo khói được đặt trên đế (hình 1 vị trí 1). Hệ thống xoay theo chiều kim đồng hồ cho tới khi chạm đường rãnh (hình 1 vị trí 2). Hệ thống quay đến tận khi nghỉ (hình 3.1). Những vị trí của đế và thân vỏ phải khớp nhau (hình 3.2).

Có thể lắp đặt cùng với:

• Tủ trung tâm báo cháy 2 – 4- 5 – 8 zone dòng FCP
• Tủ trung tâm báo cháy từ 8 đến 48 zone dòng FSP
• Module định địa chỉ không dây FireSmart

4. Kiểm tra định kỳ

Đầu báo khói được kiểm tra sau khi lắp đặt như một phần của hệ thống báo cháy của địa điểm lắp hoặc cùng với hoạt động bảo dưỡng, tuân theo thứ tự sau:

1. Cấp điện thế nguồn tới đường cảnh báo cháy, gắn đầu báo khói kiểm tra vào đường này từ Tủ trung tâm báo cháy hoặc đơn vị nguồn điện thứ cấp 24VDC/0,1A.
2. Sau một phút đầu báo cháy được kích hoạt bằng khói, nó sẽ bắt đầu trạng thái Cảnh báo trong vòng 40 giây.
3. Trong vòng 2 giây nguồn điện bị gián đoạn khỏi đường cảnh báo cháy nơi gắn đầu báo khói kiểm tra hoặc một lệnh khởi động lại được gửi từ Tủ trung tâm báo cháy, Đầu báo khói sẽ bắt đầu chế độ Nghỉ và sẵn sàng kích hoạt lại trong vòng 40 giây.

5. Lịch bảo dưỡng định kỳ hệ thống báo cháy

Hệ thống được thực hiện bởi một nhân sự chuyên trách và bao gồm những hoạt động dưới đây:

1. Kiểm tra hư hỏng vật lý nhìn thấy rõ. – hàng tháng
2. Thử nghiệm ở điều kiện thực tế. – hàng tháng
3. Vệ sinh phòng ngừa buồng – mỗi 6 tháng

Đầu báo khói được tháo khỏi đế. Vỏ thân (hình 1 vị trí 6) được tháo bằng cách xoay theo chiều ngược chiều kim đồng hồ hết cỡ. Vỏ buồng quang (hình 1 vị trí 7) và màn hình (hình 1 vị trí 8) được tháo. Với vỏ buồng quang và màn hình, cho phép sử dụng dung dịch vệ sinh. Sau đó vỏ và màn hình cần được sấy và để khô hẳn. Buồng quang được phủi bụi bằng một chổi nhỏ. Buồng quang chắc chắn sẽ bám bụi khi đầu báo cháy bắt đầu chế độ buồng nhiễm khói bụi. Nếu buồng không được làm sạch đúng lúc, nó sẽ bị nhiễm bụi đến mức độ không hoạt động được bình thường và sẽ được phát tín hiệu giống như trạng thái cháy.

6. Chính sách bảo hành thiết bị báo cháy thông minh

Thời hạn bảo hành là 12 tháng kể từ ngày bán.

Nhà sản xuất đảm bảo đầu báo cháy hoạt động bình thường miễn là việc quy định nêu trong giấy này được thực hiện.

Nhà sản xuất không chịu trách nhiệm bảo hành cho những hư hại gây ra do hư hỏng cơ học vô ý gây ra, sử dụng sai cách, những thay đổi sản phẩm sau sản xuất. Nhà sản xuất chỉ chịu trách nhiệm bảo hành cho những hư hại của đầu báo cháy gây ra bởi lỗi của nhà sản xuất.
